Sebelumnya ane dah posting tutorial menghubungkan 2 network
yang berbeda. Dan kali ini ane kasih tutorial menghubungkan 2 Router dengan
menggunakan packet tracer.
Dalam tutorial ini kita membutuhkan :
- 2 Router
- 3 PC
- 3 Switch
Dalam tutorial ini kita membutuhkan :
- 2 Router
- 3 PC
- 3 Switch
langkah-langkahnya sebagai berikut :

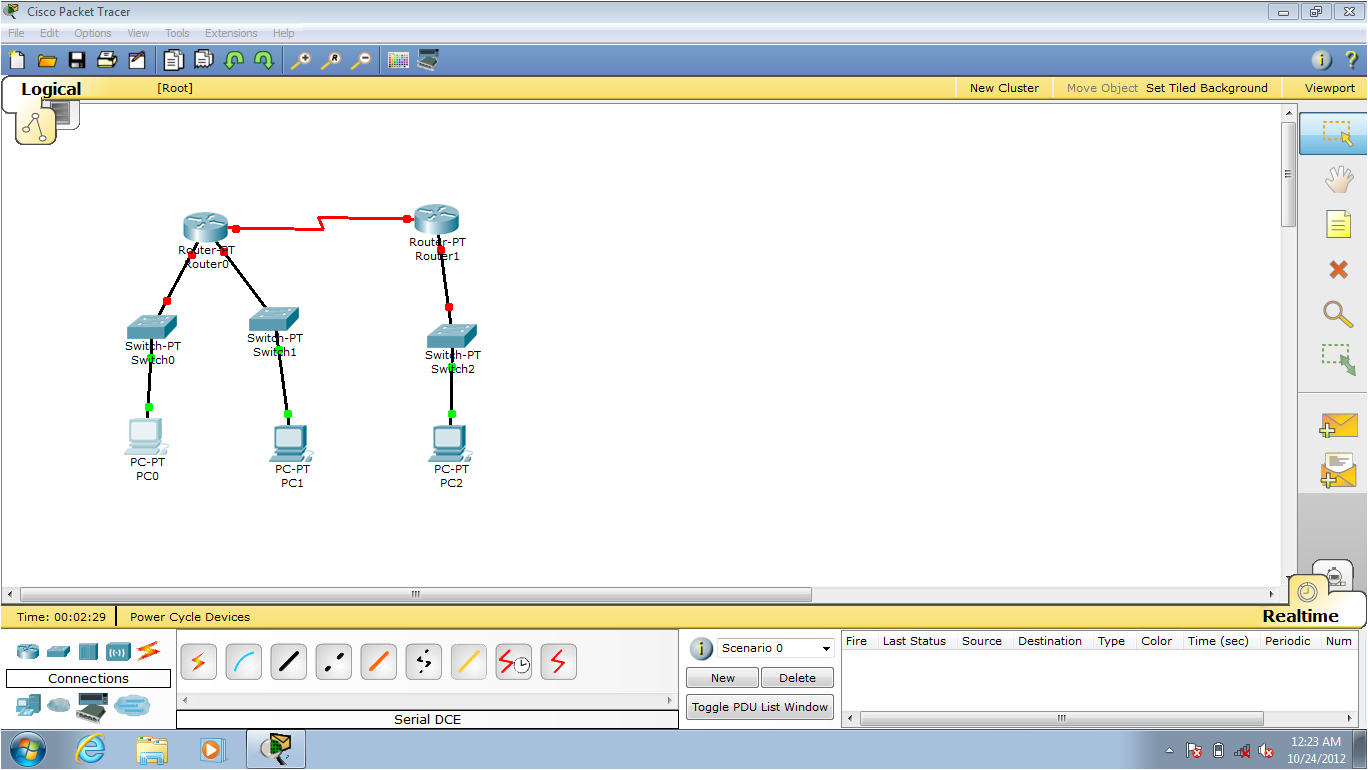

1. Susunlah Komponen2 jaringan seperti di bawah ini
1. Susunlah Komponen2 jaringan seperti di bawah ini
2. - Sambungkan kabel console dari PC0 ke Router0(RS 232
---> Console)
- Sambungkan kabel console dari PC2 ke Router1(RS 232 ---> Console)
- Sambungkan kabel Straight dari PC0 ke Switch0(FastEthernet ---> FastEthernet0/1)
- Sambungkan kabel Straight dari PC1 ke Switch1(FastEthernet ---> FastEthernet0/1)
- Sambungkan kabel Straight dari PC2 ke Switch2(FastEthernet ---> FastEthernet0/1)
- Sambungkan kabel Straight dari Switch0 ke Router0(FastEthernet1/1 ---> FastEthernet0/0)
- Sambungkan kabel Straight dari Switch1 ke Router0(FastEthernet1/1 ---> FastEthernet1/0)
- Sambungkan kabel Straight dari Switch2 ke Router1(FastEthernet1/1 ---> FastEthernet0/0)
- Sambungkan kabel Serial DCE dari Router0 ke Router1(Serial2/0 ---> Serial3/0)
- Sambungkan kabel console dari PC2 ke Router1(RS 232 ---> Console)
- Sambungkan kabel Straight dari PC0 ke Switch0(FastEthernet ---> FastEthernet0/1)
- Sambungkan kabel Straight dari PC1 ke Switch1(FastEthernet ---> FastEthernet0/1)
- Sambungkan kabel Straight dari PC2 ke Switch2(FastEthernet ---> FastEthernet0/1)
- Sambungkan kabel Straight dari Switch0 ke Router0(FastEthernet1/1 ---> FastEthernet0/0)
- Sambungkan kabel Straight dari Switch1 ke Router0(FastEthernet1/1 ---> FastEthernet1/0)
- Sambungkan kabel Straight dari Switch2 ke Router1(FastEthernet1/1 ---> FastEthernet0/0)
- Sambungkan kabel Serial DCE dari Router0 ke Router1(Serial2/0 ---> Serial3/0)
3. Atur lah ip address 3 PC dengan ketetntuan :
PC0
Ip Address 10.0.0.2
Subnet Mask 255.0.0.0
Default Gateway 10.0.0.1
PC1
Ip Address 192.168.1.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.1.1
PC2
Ip Address 172.16.0.2
Subnet Mask 255.255.0.0
Default Gateway 172.16.0.1
4. Masuk Ke Terminal dari PC0 untuk mengatur ip address dan
ip route.
Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa 0/0
Router(config-if)#ip add 10.0.0.1 255.0.0.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#int fa 1/0
Router(config-if)#exit
Router(config)#int fa1/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to up
Command Router0
Router(config)#int serial2/0
Router(config-if)#ip add 202.1.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
Router(config)#int serial2/0
Router(config-if)#clock rate ?
Speed (bits per second
1200
2400
4800
9600
19200
38400
56000
64000
72000
125000
128000
148000
250000
500000
800000
1000000
1300000
2000000
4000000
<300-4000000> Choose clockrate from list above
Router(config-if)#clock rate 128000
Router(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#ip route 172.16.0.0 255.255.0.0
% Incomplete command.
Router(config)#ip route 172.16.0.0 255.255.0.0 202.1.1.2
Router(config)#
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa 0/0
Router(config-if)#ip add 10.0.0.1 255.0.0.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#int fa 1/0
Router(config-if)#exit
Router(config)#int fa1/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to up
Command Router0
Router(config)#int serial2/0
Router(config-if)#ip add 202.1.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
Router(config)#int serial2/0
Router(config-if)#clock rate ?
Speed (bits per second
1200
2400
4800
9600
19200
38400
56000
64000
72000
125000
128000
148000
250000
500000
800000
1000000
1300000
2000000
4000000
<300-4000000> Choose clockrate from list above
Router(config-if)#clock rate 128000
Router(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#ip route 172.16.0.0 255.255.0.0
% Incomplete command.
Router(config)#ip route 172.16.0.0 255.255.0.0 202.1.1.2
Router(config)#
5. Masuk Ke Terminal dari PC2 untuk mengatur ip
address dan ip route.
Command Router1:
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.0.1 255.255.0.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int serial3/0
Router(config-if)#ip add 202.1.1.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface Serial3/0, changed state to up
Router(config-if)#exit
Router(config)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to up
Router(config)#ip route 10.0.0.0 255.0.0.0 202.1.1.1
Router(config)#ip route 192.168.1.0 255.255.255.0 202.1.1.1
Router(config)#
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.0.1 255.255.0.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int serial3/0
Router(config-if)#ip add 202.1.1.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface Serial3/0, changed state to up
Router(config-if)#exit
Router(config)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to up
Router(config)#ip route 10.0.0.0 255.0.0.0 202.1.1.1
Router(config)#ip route 192.168.1.0 255.255.255.0 202.1.1.1
Router(config)#
6. Untuk mengetahui kalau telah terkoneksi coba lakukan
"PING" di command prompt. Buka Command Prompt PC0.
7. Untuk mengetahui kalau telah terkoneksi coba lakukan
"PING" di command prompt. Buka Command Prompt PC2.
8.Thanks for watching
